近日，中國科學技術大學團隊研制出指尖大小六維力/力矩（F/T）傳感器——OriCube。該傳感器體積僅14×14×12mm3、重量4g，在23N量程下實現3mN級分辨率，并可嵌入機器人靈巧手指尖，在曲面接觸中實時輸出接觸點位置與力矢量，能夠?yàn)闄C(jī)器人“像人一樣用手指觸摸與操作”提供感知能力。

　　觸覺是實現靈巧操作與安全人機交互的關鍵能力?，F(xiàn)有指尖觸覺方案多依賴陣列式分布傳感單元或柔性電子皮膚，雖然信息豐富，但往往面臨布線復雜、數據處理負擔重、曲面適配與耐沖擊性不足等問題。研究團隊提出以嵌入式六軸F/T傳感器為核心、結合幾何模型實現內生觸覺感知（ITS），以更簡潔的系統實現實時接觸信息感知的策略。

　　OriCube采用折紙式三維線圈陣列，利用電渦流耦合效應，同時測量金屬外殼在六個自由度上的微小位移和轉角。該結構設計降低了軸間串?dāng)_，實現了線圈與信號調理電路的小型化封裝集成，便于嵌入機器人指尖。在機械設計上，OriCube使用模塊化硅膠“微彈簧”彈性體，將外部力/力矩加載轉換為殼體的位移與轉角，并允許調節不同軸向剛度，可按需設計，實現靈敏度與量程的平衡。

　　標定和測試結果表明，OriCube在“指尖尺寸、低功耗、強魯棒”約束下實現了高性能六軸力/力矩測量，具有體積小、重量輕、功耗低等特點，具備較低的軸間串?dāng)_與較高測量精度，并在6小時連續運行中保持較小漂移。此外，該傳感器能夠感知羽毛輕觸等弱接觸，可以承受錘擊帶來的沖擊脈沖，并對外界磁場擾動表現出抑制能力，可在復雜工況下為機器人提供可靠穩定的感知信息。

　　團隊將OriCube嵌入三維打印仿生指尖結構，結合ITS方法在指尖曲面上實現了實時觸覺感知，可同時估計接觸位置與接觸力矢量。實驗結果顯示，該觸覺感知方法得到的結果與外部參考力傳感器一致。

　　這一工作提出了低成本、高魯棒性、易集成的靈巧手觸覺感知新方案，能夠?yàn)闄C(jī)器人在不確定環境下的靈巧復雜操作提供關鍵的觸覺感知信息。

　　相關研究成果發表在《IEEE/ASME機電一體化匯刊》（IEEE/ASME Transactions on Mechatronics）上。研究工作得到國家自然科學基金和中國科學院相關項目等的支持。

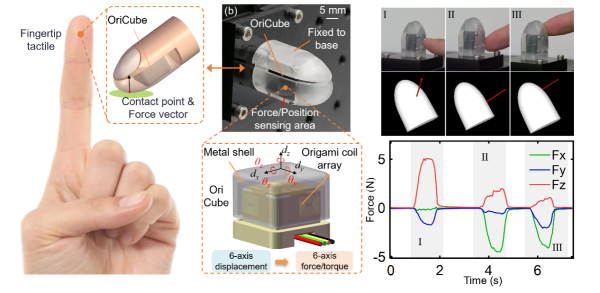

基于指尖六維力傳感器的內生觸覺感知

六維力傳感器結構設計
